弧形导轨传动方式有哪些?

弧形导轨是在导轨表面滚动的滚子,通过调整偏心滚子的偏心量,可以获得合适的预紧力,增加整个系统的刚性,使运行更加平稳。除了回转支承之外,弧形导轨 实施正成为弧形运动应用中越来越受欢迎的选择。与旋转支架相比,弧形导轨具有部件简单、传动有效的特点。那么弧形导轨的传输方式是什么?





弧形导轨传输方式:



1.双V弧形导轨



您可以购买完整的 360 度 弧形导轨 或任何角度 弧形导轨 部分。它还可以配备内齿轮。外齿圈:



弧形导轨传动的两种运动方式:

1.弧形导轨固定,滑台作圆周运动。可以使用多种传播形式,但最常见的是一种。 is:弧形导轨装有齿圈,减速电机/电机安装在滑台上,齿轮安装在减速电机/电机的输出轴上。齿轮沿环旋转和移动。首先,转动齿轮使滑台转动。



2.滚轮固定,弧形导轨转动,内V/外V,内齿轮/外齿轮,可自由搭配。



使用外 V 型/外齿圈结构允许 弧形导轨 内部有更多空间供其他组件通过。



双V弧形导轨齿圈与单V弧形导轨齿圈直径相同,齿面宽度更小,因此传递的力更小。当需要传递力时,我们建议使用单个 V弧形导轨。



如果您的应用对弧形导轨的中心位置有精确的要求,您可以选择两个定位基准之一来实现精确定位。

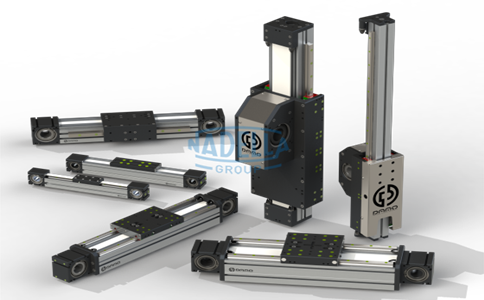

 线性模组和系统 (7).png

2.单V弧形导轨



有“内单V、外齿”和“外单V、内齿”两种。滚轮和齿轮固定,电机带动齿轮,齿轮带动单V弧形导轨旋转。这种运动方式可以在许多旋转应用中替代回转支承。



齿轮和齿圈传动中存在一定的齿隙。如果需要更小的反冲效应和更高的线速度(例如 5 m/s),建议使用相同的。内单V弧形导轨用于步进皮带传动。



3.单V弧形导轨碟



与单刃V弧形导轨不同的是,单刃V弧形导轨盘只有一种形式的外V/外齿。坚固、精密加工的圆盘表面可以轻松安装其他组件。



以上内容说明弧形导轨安装方式灵活。弧形导轨不仅在整个弧形导轨的基础上安装了旋转部分,还安装了滑座。弧形导轨安装在滑座上,圆弧导轨固定,滑座旋转旋转零件。 弧形导轨的传动方式更灵活,可以小齿轮或同步带传动。
